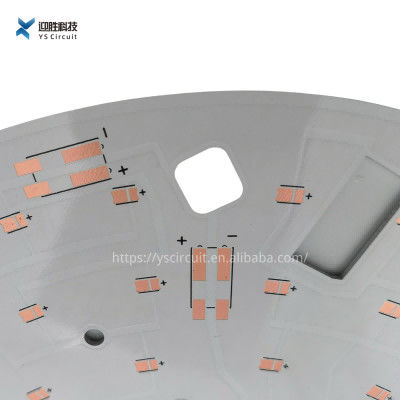

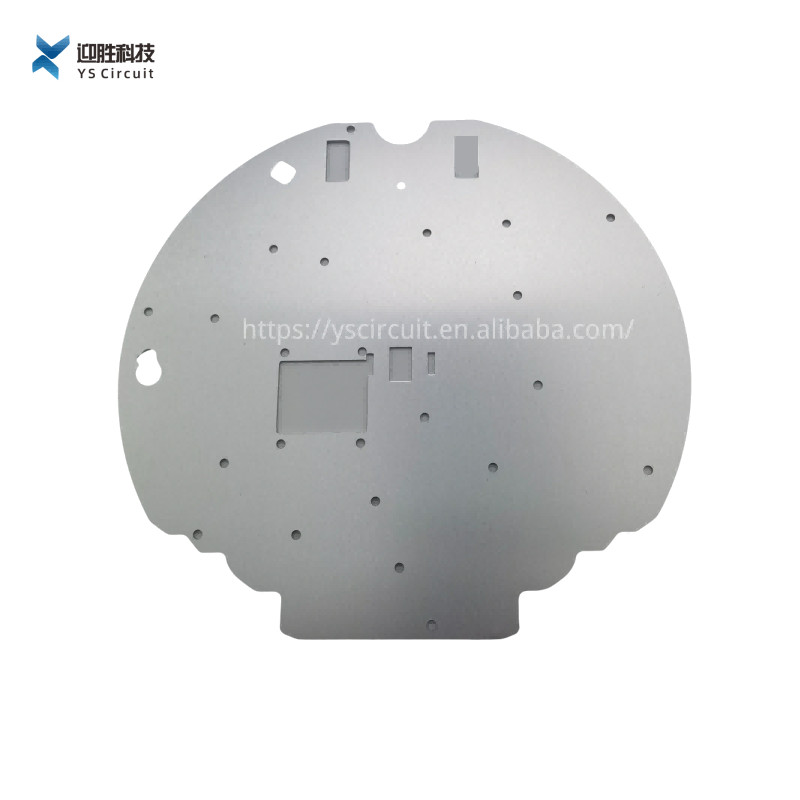

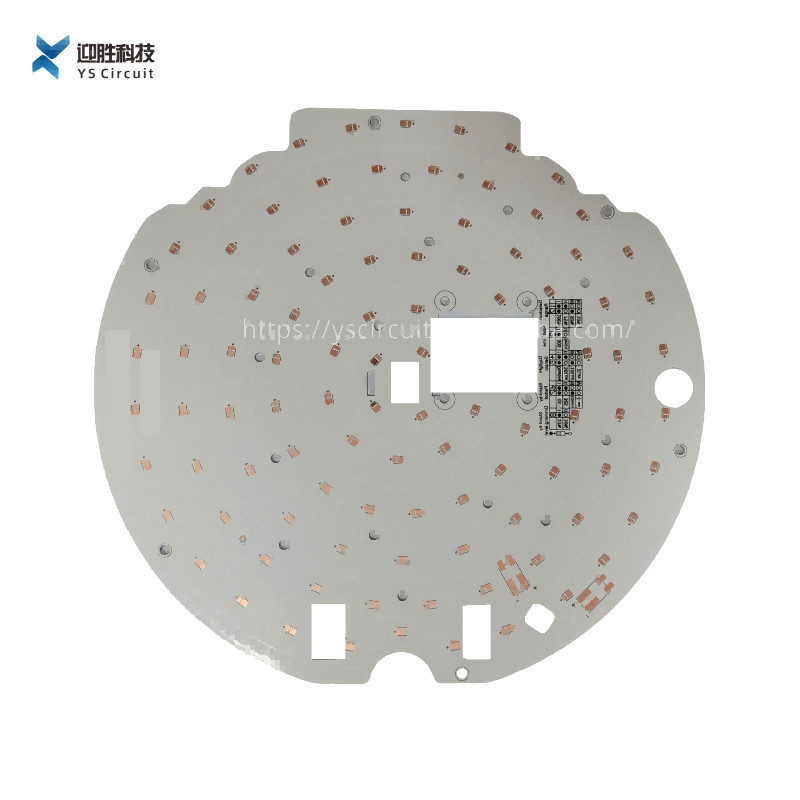

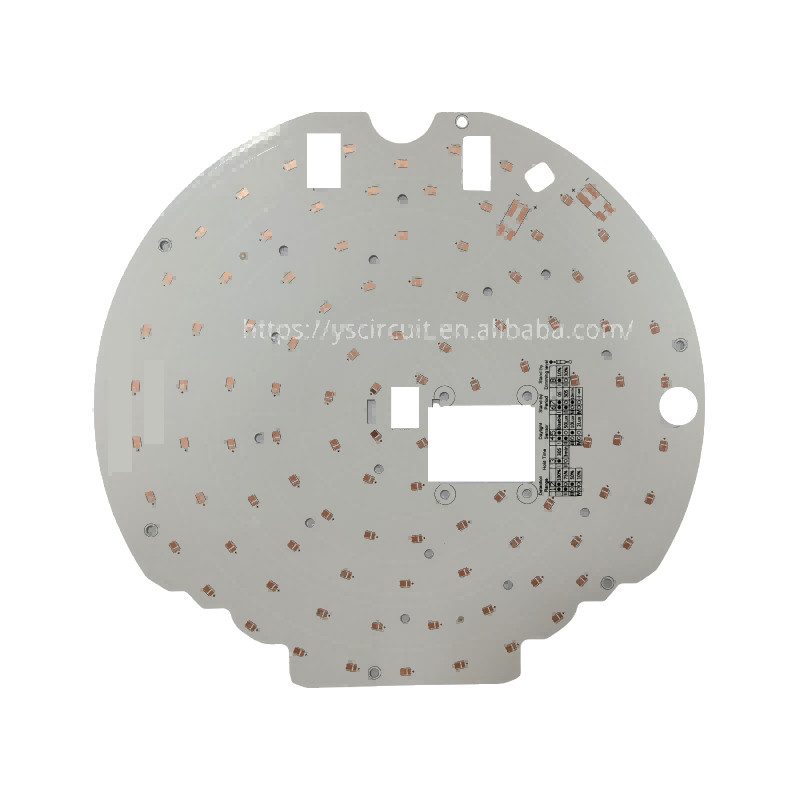

Papan Sirkuit Bohlam LED Kosong, Papan Aluminium PCB Untuk Elektronik

Led Pcb Desain Kustom Smd Led Bulb Papan Sirkuit Blank Aluminium Pcb

Apa itu Aluminium PCB?

PCB aluminium memiliki tata letak yang mirip dengan PCB Normal.Ini memiliki lapisan atau lapisan tembaga, topeng solder dan layar sutra berlapis di atasnya.

Alih-alih memiliki substrat fiberglass atau plastik, papan sirkuit aluminium memiliki substrat logam.

Basis ini terutama mengandung kombinasi aluminium.

Inti logam dapat seluruhnya terdiri dari logam atau memiliki kombinasi dari fiberglass dan aluminium.

Aluminium PCB biasanya satu sisi, tetapi bisa juga dua sisi.

PCB Aluminium Mulilayer sangat sulit untuk diproduksi.

Papan aluminium paling banyak digunakan dalam LED dan elektronik pengonversi daya.Cahaya intens yang dihasilkan oleh LED menciptakan tingkat panas yang tinggi, yang diarahkan aluminium dari komponen.PCB aluminium memperpanjang umur perangkat LED dan memberikan stabilitas lebih.Anda dapat menemukan substrat aluminium di lampu jalan, lampu rem, dan penerangan rumah tangga.Mereka memungkinkan konverter daya untuk mengubah arus dan mengatur elektronik.Pembuat di banyak industri lain juga menggunakan papan sirkuit aluminium, tetapi mereka tidak sering menerapkannya.

Kinerja Aluminium PCB

1. Disipasi Termal

Substrat PCB umum, seperti FR4, CEM3 adalah konduktor termal yang buruk.

Jika panas peralatan elektronik tidak dapat didistribusikan tepat waktu, maka akan mengakibatkan kegagalan suhu tinggi pada komponen elektronik.

Substrat aluminium dapat mengatasi masalah disipasi panas ini.

2. Ekspansi Termal

PCB substrat aluminium dapat secara efektif mengatasi masalah pembuangan panas, sehingga masalah ekspansi dan kontraksi termal komponen pada papan sirkuit tercetak dengan zat yang berbeda dapat dikurangi, yang meningkatkan daya tahan dan keandalan seluruh mesin dan peralatan elektronik.

Secara khusus, substrat aluminium dapat memecahkan masalah ekspansi dan kontraksi termal SMT (surface mount technology).

Aluminium PCB adalah salah satu PCB inti logam yang paling banyak digunakan, juga disebut sebagai MC PCB, aluminium-clad, atau substrat logam berinsulasi, dll.

Struktur dasar PCB aluminium tidak jauh berbeda dengan PCB lainnya.

Konstruksi seperti itu membuat papan sirkuit menjadi isolator listrik dan konduktor termal yang sangat baik

APA ITU PCB ALUMINIUM?

Sebuah PCB umumnya terdiri dari tiga lapisan.Lapisan tembaga konduktif di bagian atas, lapisan dielektrik di antaranya, dan lapisan substrat di bagian bawah.PCB standar memiliki lapisan substrat yang terbuat dari fiberglass, keramik, polimer, atau inti non-logam lainnya.Sejumlah besar PCB menggunakan FR-4 sebagai substrat.

Aluminium PCB menggunakan substrat Aluminium.Alih-alih FR-4 standar sebagai bahan substrat.

Lapisan Tembaga Sirkuit

Lapisan ini mentransmisikan sinyal ke seluruh papan PCB.

Pergerakan partikel bermuatan menghasilkan panas.

Panas ini ditransfer ke substrat Aluminium.Yang menghilangkannya secara efisien.

Lapisan isolasi

Lapisan ini juga dikenal sebagai lapisan dielektrik.

Itu terbuat dari bahan yang merupakan konduktor listrik yang buruk.

Ini menyerap panas yang dihasilkan di lapisan atas.Dan pindahkan ke substrat Aluminium di bawahnya.

Substrat

Substrat bertindak sebagai dasar untuk PCB.

Ini dengan kuat memegang komponen di atasnya.Dengan mengubah karakteristik substrat, kinerja PCB bervariasi.

Misalnya, substrat yang kaku memberikan kekuatan dan daya tahan pada papan PCB.

Sementara media yang fleksibel membuka lebih banyak pilihan desain.

Substrat aluminium digunakan dalam aplikasi berbasis elektronika daya yang memerlukan pembuangan panas yang tinggi.

Karena konduktivitas termalnya yang baik, ia menjauhkan panas dari komponen elektronik vital.Sehingga memastikan kerusakan sirkuit minimal.

ALUMINIUM PCB DIPRODUKSI DI YScircuit

YScircuit adalah salah satu produsen PCB Aluminium terbaik.

Untuk meningkatkan kinerja produk secara keseluruhan, mereka memberikan lapisan pelapis termal ke PCB Aluminium.

Ini menghilangkan panas dengan cara yang sangat efisien.Untuk aplikasi berbasis daya tinggi dan toleransi ketat Aluminium Backed PCB adalah pilihan sempurna di antara pembuat proyek.

Mempertimbangkan parameter seperti koefisien ekspansi termal, konduktivitas termal, kekuatan, kekerasan, berat, dan biaya.Plat aluminium adalah pilihan ideal untuk proyek Anda.Anda dapat memodifikasi substrat PCB Anda.PCBWay menawarkan pelat Aluminium yang berbeda seperti 6061, 5052, 1060, dan banyak lagi.

KEUNTUNGAN ALUMINIUM PCB

1. Kapasitas pembuangan panas PCB Aluminium jauh lebih baik daripada PCB standar.

2. Aluminium PCB memberikan lebih banyak kekuatan dan daya tahan.Dibandingkan dengan PCB berbasis keramik dan fiberglass.

3. Tampaknya ironis, tetapi PCB berbasis aluminium lebih ringan.Dibandingkan dengan PCB standar.

APLIKASI

1. Mereka digunakan dalam perangkat catu daya seperti regulator switching, konverter DC / AC, regulator SW.

2. Dalam modul daya, mereka digunakan dalam inverter, relai keadaan padat, dan jembatan penyearah.

3. Di mobil, mereka digunakan dalam pengatur elektronik, pengapian, pengontrol catu daya, dll.
